轉子發動機的結構和工作原理

　　三角活塞旋轉式發動機也就是轉子發動機，它采用三角轉子旋轉運動來控制壓縮和排放，與傳統的活塞往復式發動機的直線運動迥然不同。一般發動機是往復運動式發動機，工作時活塞在氣缸里做往復直線運動，為了把活塞的直線運動轉化為旋轉運動，必須使用曲柄連桿機構。

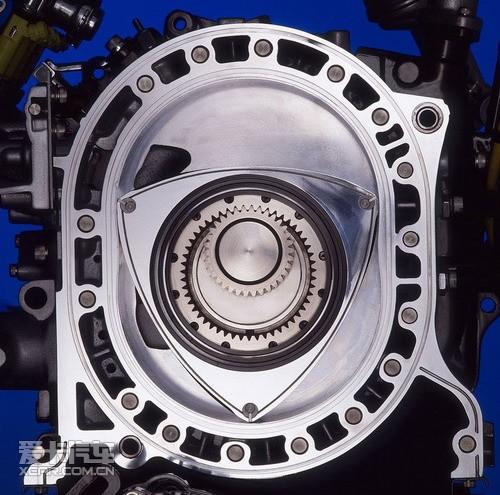

轉子發動機的結構實拍圖

轉子發動機的結構和工作原理（動態演示）

　　轉子發動機則不同，它直接將可燃氣的燃燒膨脹力轉化為驅動扭矩。在轉子發動機中，燃燒產生的壓力保存在殼體和三角形轉子（在該發動機中用來代替活塞）構成的密封室中。

轉子發動機的工作原理

轉子發動機的工作原理

　　轉子的行進路徑與呼吸測量?jì)x產生的軌跡類似。轉子的頂點與殼體接觸，從而形成三個獨立的氣室。轉子不停地圍繞燃燒室運動，三種體積的氣體交替膨脹和收縮。正是這種膨脹和收縮將空氣和燃料吸入發動機，然后對此混合氣體進行壓縮，并在氣體膨脹時生成有用的動力，最后排出廢氣。

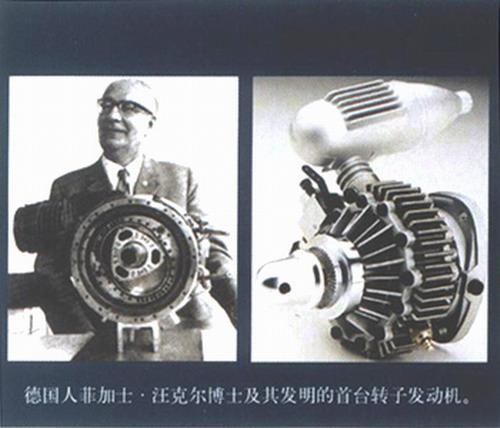

德國人菲加士·汪克爾發明的首臺轉子發動機

　　馬自達投巨資購得轉子發動機版權

　　這種發動機由德國人菲加士·汪克爾發明，在總結前人的研究成果的基礎上，解決了一些關鍵技術問題，研制成功第一臺轉子發動機，所以也有的稱之為汪克爾轉子發動機（Wankel Engine）。汪克爾發動機的面世，讓很多有實力的汽車生產商都嗅到了新時代技術的氣味�？墒�，汪克爾發動機在啟動試驗中暴露出的缺點，卻打消了很多向汪克爾發動機挑戰的年頭。

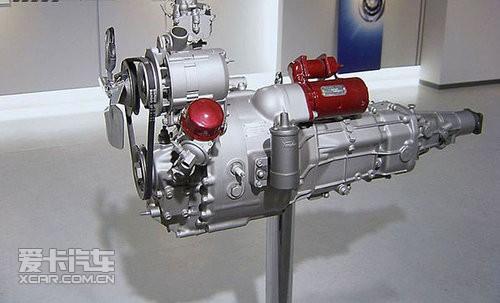

馬自達的首臺量產型轉子發動機10A-8010

馬自達首臺實用化兼量產化的轉子發動機車-Mazda Cosmo Sport

　　一向對新技術情有獨鐘的馬自達公司投巨資從汪克爾公司買下了這項技術，馬自達在購得版權后，以RE-Rotary engine譯名轉子發動機作為汪克爾發動機的新名稱。1964年，日內瓦的德法合資企業COMOBIL公司，首次把轉子發動機裝在轎車上成為正式產品。1967年，日本人也將轉子發動機裝在馬自達轎車上開始成批生產。

馬自達RX－7

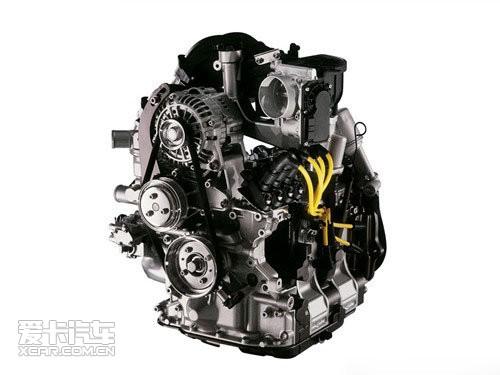

馬自達RX-8所使用的1.3L轉子發動機

　　70年代石油危機爆發，各國忙于應付各方面的困難而無暇顧及發展轉子發動機，唯有馬自達公司仍然深信轉子發動機的潛力，獨自研究和生產轉子發動機，并為此付出了相當大的代價。他們逐步克服了轉子發動機的缺陷，成功地由試驗性生產過渡到商業性生產，并將安裝了轉子發動機的RX－7型跑車打入了美國市場，令人刮目相看。不過，RX-7于1995退出美國市場。
